フロントパネルのメンテナンス性能が悪いので、
アルミ板で置き換えようと云うのが元々のプラン。
下部に防塵フィルタを付け、強めの吸気をし、内圧をプラスにしようと考えてました。
でも考えて行くうちに HD の冷却がちょっと難しいことに気がついた。
できれば外気で冷やしたいのですが。
既製品の ATX ケースのフロントパネルは良く考えてあると思います。
コントロールパネルとしての機能や防音はもちろん、
後部排気型の場合、
フロント下部からの吸気と共に 5 インチベイへも外気が回るようになってます。
でもまあ、乗り掛かった船なので、
当初のプラン通り、厚さ 2mm のアルミ板を貼りつけました。
この先の手はあまり深く読んでません。
アルミ板で置き換えようと云うのが元々のプラン。
下部に防塵フィルタを付け、強めの吸気をし、内圧をプラスにしようと考えてました。
でも考えて行くうちに HD の冷却がちょっと難しいことに気がついた。
できれば外気で冷やしたいのですが。
既製品の ATX ケースのフロントパネルは良く考えてあると思います。
コントロールパネルとしての機能や防音はもちろん、
後部排気型の場合、
フロント下部からの吸気と共に 5 インチベイへも外気が回るようになってます。
でもまあ、乗り掛かった船なので、
当初のプラン通り、厚さ 2mm のアルミ板を貼りつけました。
この先の手はあまり深く読んでません。
ところでアルミ板の切断ですが、

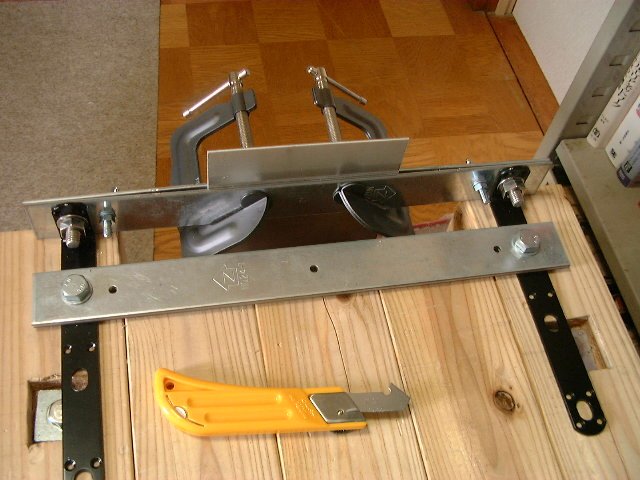

例のまな板に L 型金具と短冊金物で写真のようなものを作りました。
で、挟んだ板を曲げるための当て木ですが、偶然に良いものを見付けました。
例のまな板に L 型金具と短冊金物で写真のようなものを作りました。
で、挟んだ板を曲げるための当て木ですが、偶然に良いものを見付けました。

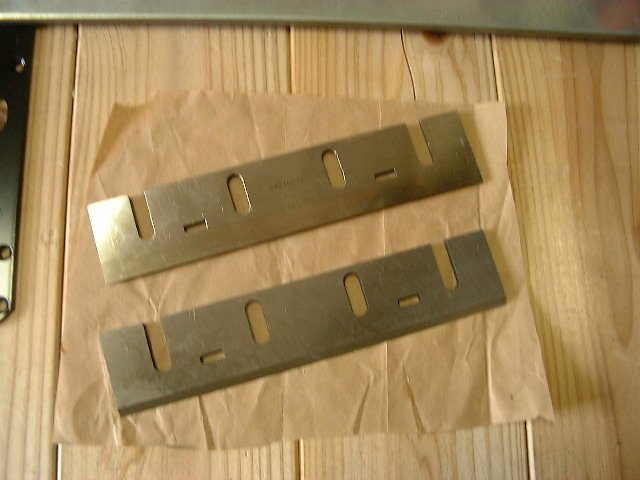

電動カンナの刃です。
写真は リョービ L580 で刃の長さが 155mm あります。
楔型の形状が望んでたものにびったし過ぎ。
硬度もあるし、刃の部分の直線ももちろん正確。
でも新品なのでもったいないですね。大工さんに叱られます。
写真は リョービ L580 で刃の長さが 155mm あります。
楔型の形状が望んでたものにびったし過ぎ。
硬度もあるし、刃の部分の直線ももちろん正確。
でも新品なのでもったいないですね。大工さんに叱られます。

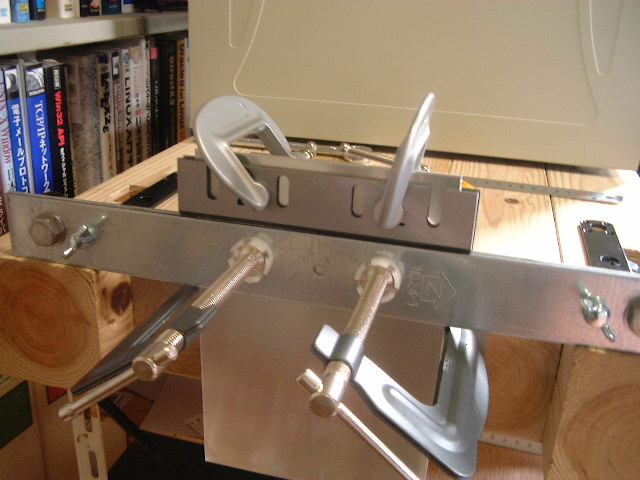

アルミ板を挟んだ図です。
このまま前後に 2, 3 回曲げればアルミの板は折り切れます。
このまま前後に 2, 3 回曲げればアルミの板は折り切れます。
プラスチックカッターで、切れ込みを入れれば簡単に折れますが、

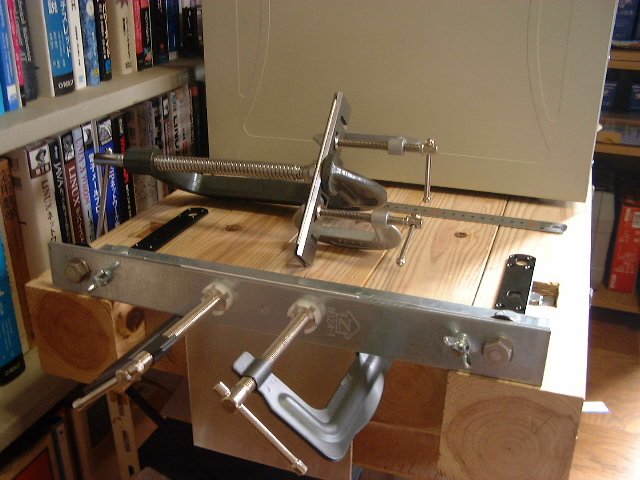

今回は大き目のシャコ万で強引に...
でも、切口はとてもきれいです、なにしろカンナ刃ですから。
(ほんと、ごめんなさい)
今回は大き目のシャコ万で強引に...
でも、切口はとてもきれいです、なにしろカンナ刃ですから。
(ほんと、ごめんなさい)
owa
#e8faefa
2006年10月9日11:16
エアフローは程々のところで妥協するつもりです。
今は (Papasan の得意な) スイッチ類のうまい納めかた考えてます。
何だか本格的になってきましたね。
owaさんの凄いところは、こうして真正面から正々堂々と体当りされるところですね。
