ASUS B550M-A Mint
作成日:2024/12/14
(2026/10/26 更新)
Linux Mint メインマシン
2026/10/24: AI用に改修
1. メモリ増設: 32GB→64GB (使いまわし)

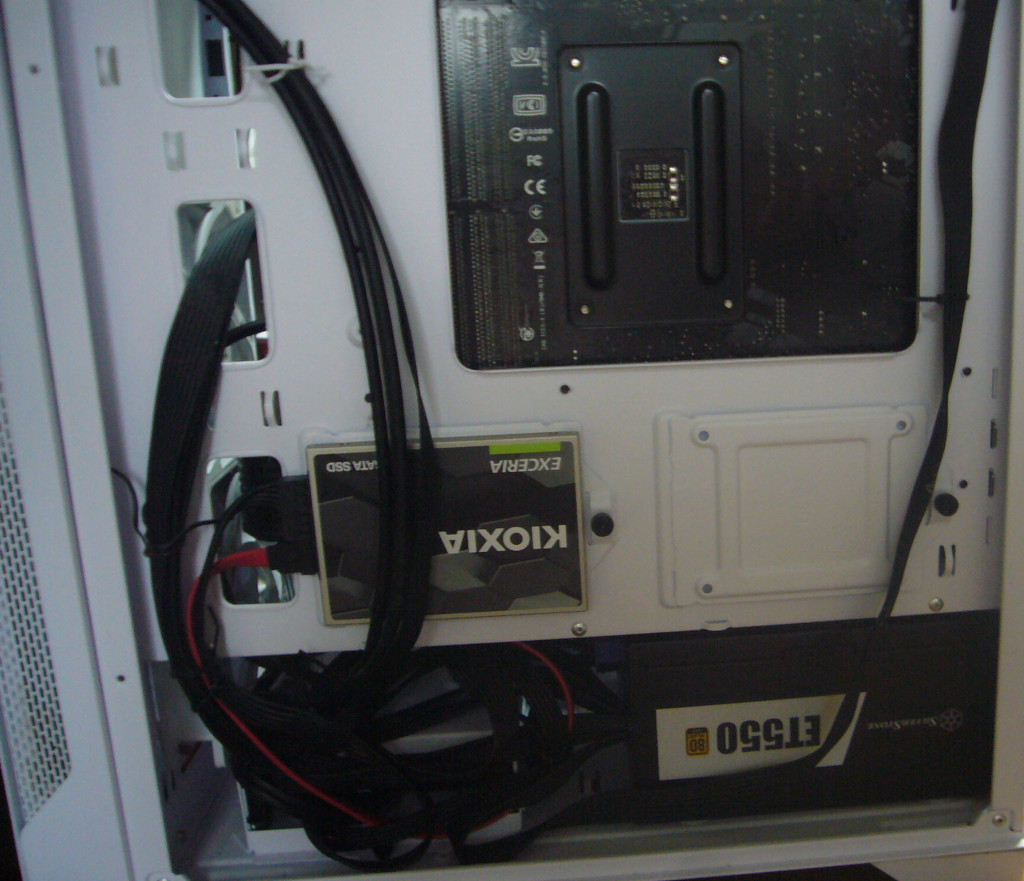

2. KIOXIA(1TB) SATA SSD を追加 (使いまわし)

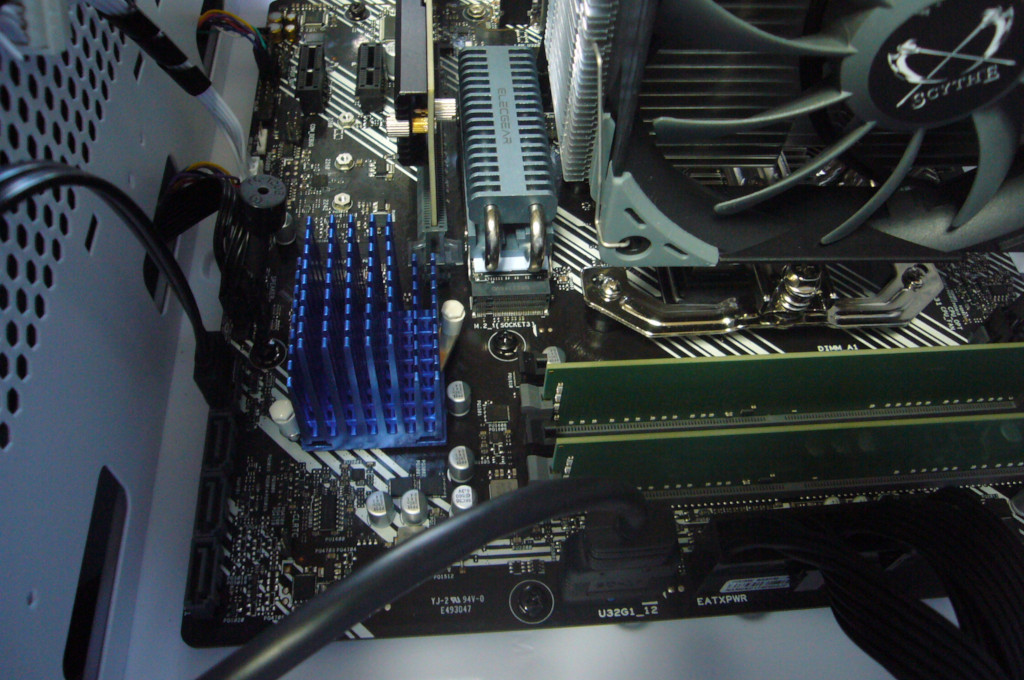

3. サウスブリッジのヒートシンクを交換 (オリジナルに戻しただけ;)

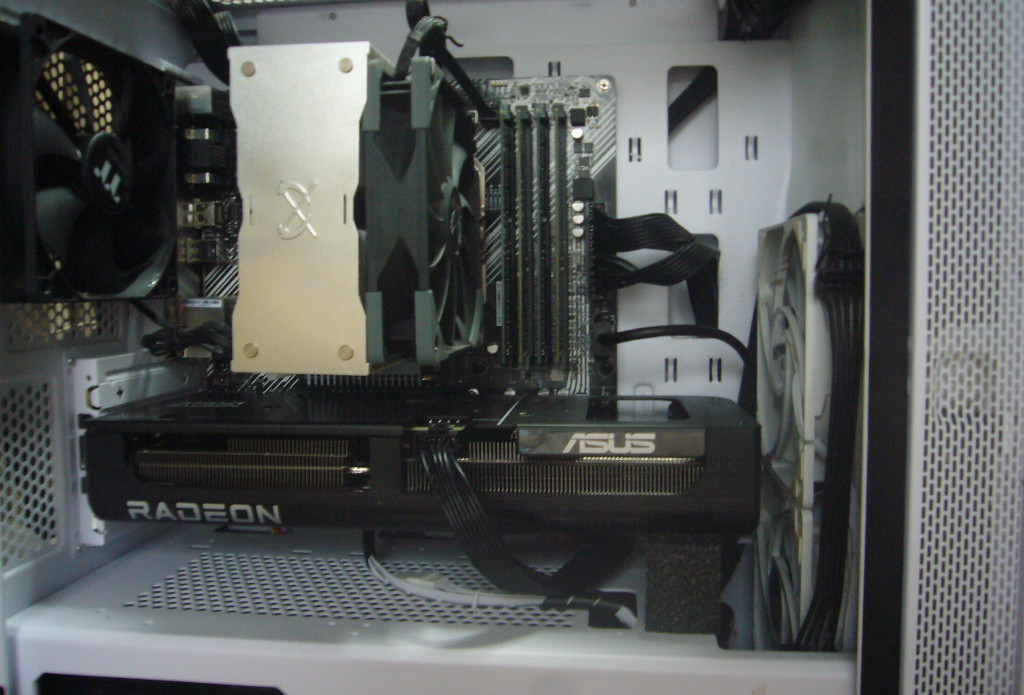

4. グラボ(AMD RX9060XT 16GB)を追加 (少し前に購入)
5. カーネルを7.0.0にアップ
--
2025/12/30: マザーのM.2#1スロットがお釈迦になりました。
でも GIGABYTE M30 SSD (512GB) 自体は生きてた。
SEAGATE HDD (4TB) を追加し、上記 SSD の他、色々とバックアップコピー。
その結果 TOSHIBA HDD (1TB) が不要になったので、永久保存用に外して取って置くことにした。
--
2024/12/30: M.2 に GIGABYTE M30 SSD (512GB) を追加。

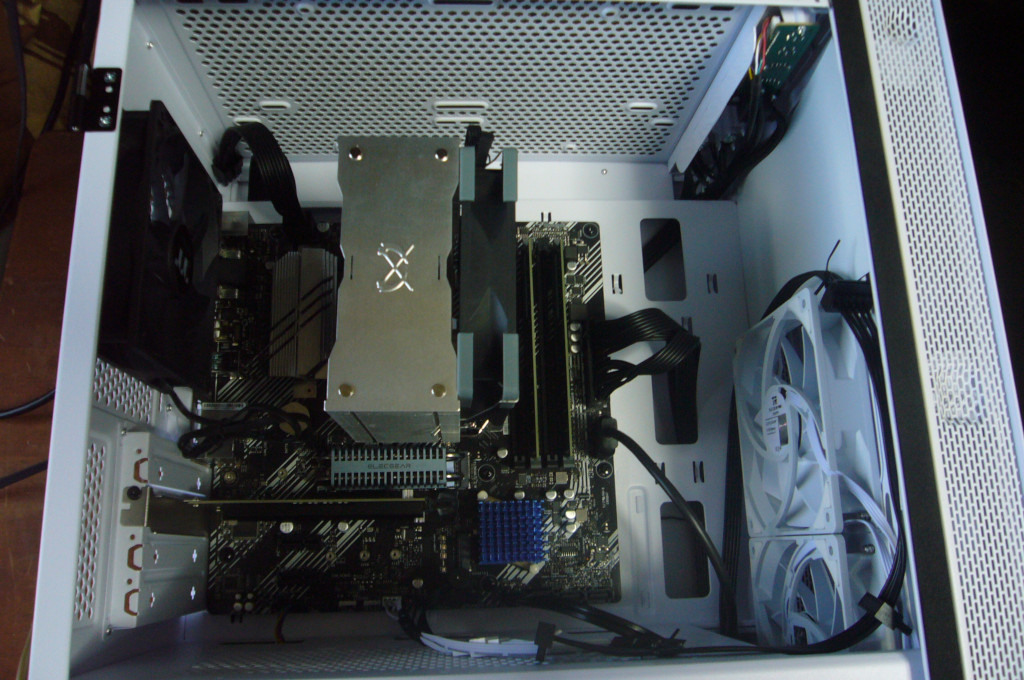

2024/12/14: 今日から運用開始。側面の硝子越しに空冷ファンが見えます。
1. メモリ増設: 32GB→64GB (使いまわし)
2. KIOXIA(1TB) SATA SSD を追加 (使いまわし)
3. サウスブリッジのヒートシンクを交換 (オリジナルに戻しただけ;)
4. グラボ(AMD RX9060XT 16GB)を追加 (少し前に購入)
5. カーネルを7.0.0にアップ
--
2025/12/30: マザーのM.2#1スロットがお釈迦になりました。
でも GIGABYTE M30 SSD (512GB) 自体は生きてた。
SEAGATE HDD (4TB) を追加し、上記 SSD の他、色々とバックアップコピー。
その結果 TOSHIBA HDD (1TB) が不要になったので、永久保存用に外して取って置くことにした。
--
2024/12/30: M.2 に GIGABYTE M30 SSD (512GB) を追加。
2024/12/14: 今日から運用開始。側面の硝子越しに空冷ファンが見えます。
1.インストールOS
| OS | バージョン | カーネル | 備考 | 日付 |
|---|---|---|---|---|
| Linux | Mint22 MATE (Wilma) | kernel 6.8.0-49, gcc 13.2.0 | ||
| Linux | Mint22 MATE (Wilma) | kernel 6.8.0-51, gcc 13.3.0 | ||
| Linux | Mint22.2 MATE (Zara) | kernel 6.8.0-90, gcc 13.3.0 | Ubuntu 24.04 based | |
| Linux | Mint22.3 MATE (Zara) | kernel 6.8.0-90, gcc 13.3.0 | Ubuntu 24.04 based | |
| Linux | Mint22.3 MATE (zena) | kernel 7.0.0-38, gcc 13.3.0 | Ubuntu 24.04.1 based | 2026/10/24 |
2.本体仕様
| 項目 | メーカ | 製品名 | 仕様 | 備考 |
|---|---|---|---|---|

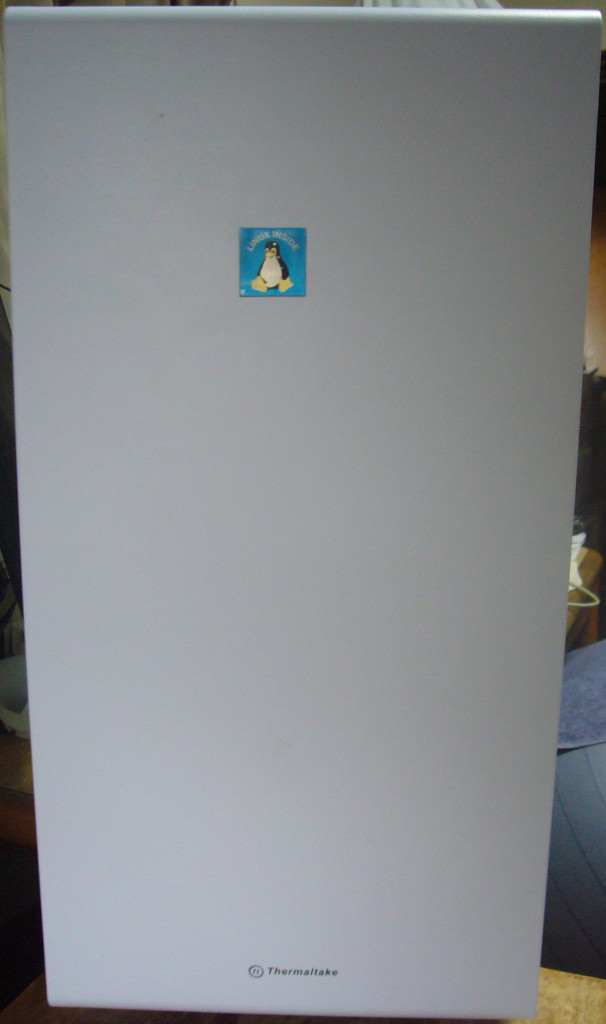

| Case | Thermaltake | S100TG ※1 | Micro-ATX W220xH441xD411 サイド強化ガラス, 6.1Kg | 良いケースと思うけど※1 |
| Power | SilverStone | SST-ET550-HG-Rev | ATX 550W 80PLUS Gold セミモジュラケーブル | |
| M/B | ASUS | PRIME B550M-A | Socket AM4, Chipset AMD B550, BIOS Ver.3611 ※2 | |
| CPU | AMD | Ryzen 7 5700G Cezanne(バルク) | 8コア16スレッド Zen3, 3.8-4.6GHz, 45-65W | TSMC 7nm |
| CPU Heatsink | Scythe | 虎徹弐 SCKTT-2000 | 全高154mm, SU1225FD12M 120mm PWM 4pin | |
| Memory1 | SanMax | SMD4-U16G48MJ-32AAF | DDR4-3200 16GB, CL22, 1.2Volt | Micron |
| Memory2 | SanMax | SMD4-U32G88M-32AA-D | DDR4-3200 16GB, CL22, 1.2Volt | Micron |
| Memory3 | SanMax | SMD4-U16G48MJ-32AAF | DDR4-3200 16GB, CL22, 1.2Volt | Micron |
| Memory4 | SanMax | SMD4-U32G88M-32AA-D | DDR4-3200 16GB, CL22, 1.2Volt | Micron |
| M.2 #0 | CFD | CSSD-M2M5GPG4NLZ | PCIe 4.0x4 500GB 2280 NVMe1.4, 350TBW, TLC NAND, Micron | ブート用 |
| M.2 #1 | スロット故障(2025/12/30) | |||
| Video (On-board) | AMD | Radeon | 2000MHz 8コア, 出力 D-Sub DVI-D HDMI | |
| LAN (On-board) | Realtek | RTL8111H | 1000 BASE-T | |
| SOUND (On-board) | Realtek | ALC887 | 7.1CH HD Audio | |
| Case Fan (back) | 4-pin PWM | ケース付属 | ||
| Case Fan (front#1) | Thermalright | TL-C12CW | 4-pin PWM, 分岐ケーブル付き | |
| Case Fan (front#2) | Thermalright | TL-C12CW | 4-pin PWM, 分岐ケーブル付き |
※1 マザー固定台座金具に
緩み止めなどの工夫が必要かも。マザボの固定ビスを外そうとすると、一緒に回ってしまうので難儀した;
※2 Ryzen7,9シリーズにはBIOS 1401以上が必須です
3.増設カード
| 番号 | SLOT | メーカ | 製品名 | 仕様 | 備考 |
|---|---|---|---|---|---|
| #0 | PCIe 4.0x16 | ASUS | AMD RADEON RX 9060 XT | PCIe 5.0x16, GDDR6 16GB (メモリ:バス幅128-bit,帯域320GB/s), 160W | 4nm |
| #1 | PCIe 3.0x1 | ||||
| #2 | PCIe 3.0x1 |
4.ストーレッジ
| dev | メーカ | 製品名 | 仕様 | 備考 |
|---|---|---|---|---|
| SATA2_0 | KIOXIA | EXCERIA SATA SSD | 2.5inch 960GB, BiCS FLASH TCL, 240TBW | |
| SATA2_1 | ||||
| SATA2_2 | SeaGate | ST4000DM004 | HDD 4.00TB 5400rpm SATA 6Gb/s | バックアップ用 |
| SATA2_3 |
5.パーティション
モデル名: CFD CSSD-M2M5GPG4NZL(EIFM31.4) サイズ: 500GB, パーティション GPT Filesystem 1K-blockes Mounted on /dev/nvme0n1p1 523248 /boot/efi /dev/nvme0n1p2 479079112 / |
モデル名: KIOXIA-EXCELA SATA SSD (SBFA1a.1) サイズ: 960GB, パーティション GPT Filesystem 1K-blockes Mounted on /dev/sda 921846836 /data |
モデル名: Seagate ST4000DM004-209104 サイズ: 4TB, パーティション GPT Filesystem 1K-blockes Mounted on /dev/sdb1 960107552 /backup /dev/sdb2 2883316904 /archives |
